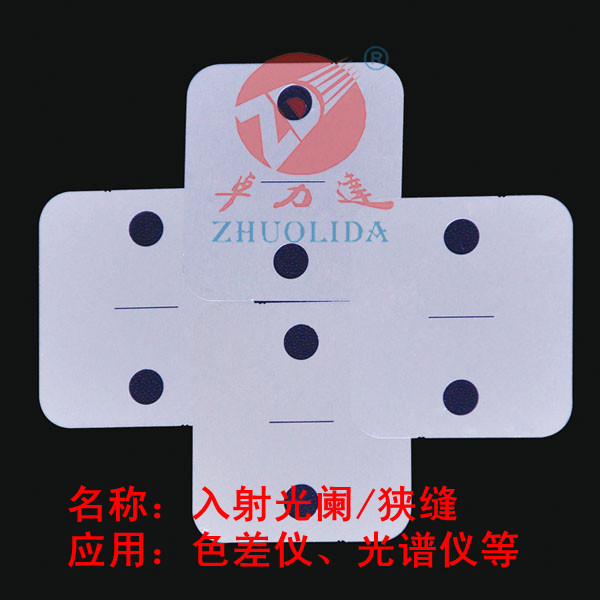

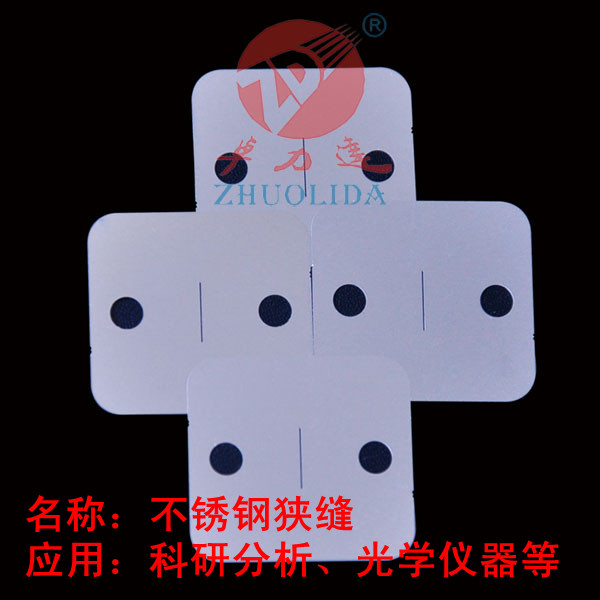

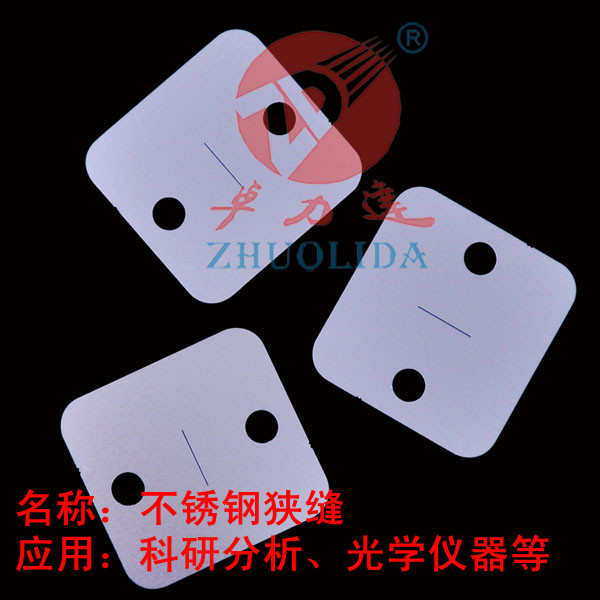

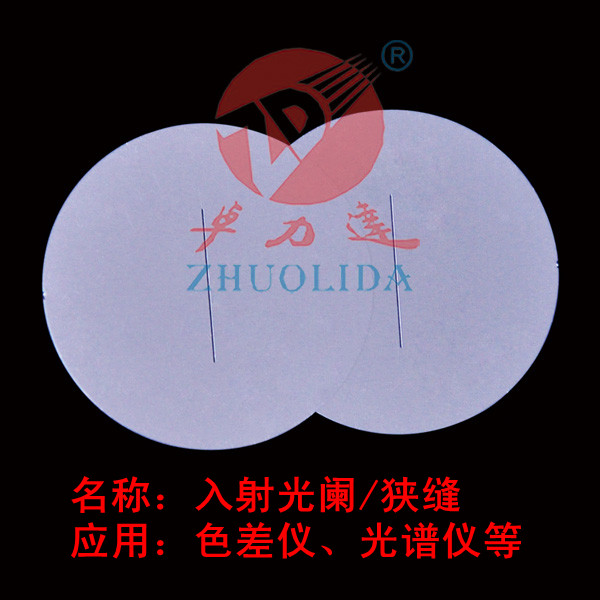

入射光闌
| 產品簡介： | 入射光闌主要應用于色譜儀、投影儀等 |
- 咨詢熱線：18912870068
產品詳細描述
|
產品名稱: |
|
|
材料材質: |
針孔光闌產品一般采用SUS304不銹鋼材料加工而成 |
|
材料厚度(公制): |
通常國內蝕刻入射光闌材料一般采用0.1mm/0.12mm/0.15mm/0.2mm等厚度的不銹鋼材料。 |
|
產品用途: |
在光學系統中，不論是限制成像光束的光孔，或者是限制成像范圍的光孔或框，都統稱為“光闌”。光闌屬于光學儀器（光具組）中的一種光學元件。按其作用的不同，分為孔徑光闌和視場光闌兩種?？讖焦怅@為限制入射光束大小的孔，其大小和位置對透鏡所成像的清晰程度、正確性和亮度都有決定性的作用。如照相機鏡頭上的圓形光闌（俗稱光圈）。視場光闌是限制成像景物的面積大小（視場）所用的孔。 |
|
產品特點: |
各種復雜外形蝕刻加工無毛剌，入射光闌的平整度可以達到0.02mm，小孔徑可以加工到0.1mm，高精度可以達到+/-0.005mm，孔的真圓度較高，還可以幫助客戶進行黑化處理。 |
|
產品價格: |
以材料材質、厚度、精度要求、量產數量綜合核定，批量越大價格越低；精度公差要求越大，相應的價格就會低一些，良品率就高一些。 |
|
蝕刻加工能力: |
本公司采用卷對卷除油、卷對卷曝光、卷對卷涂布作業，可大批量生產，每天生產高達1000平方米，每月公司可生產入射光闌類產品100萬片，是國內較大的入射光闌廠家。 |
|
樣品提供: |
本公司所有不銹鋼光闌類產品都采用付費打樣，樣品費用可以在批量訂單中返還給客戶，樣品交期我司一般控制在3天內，加急24小時出樣。 |
|
批量生產時間: |
正常一星期內出貨，也可分批次提前出貨，如果客戶特急請在下光闌蝕刻訂單時告知我司業務人員，公司內部協調處理，不增加費用。 |
|
產品檢測及售后: |
二次元、影像儀精密檢測，24小時服務 |
|
一、低開模費，蝕刻菲林兩個小時內可以繪出，任意外形的模具更改，降低設計開發成本 |
|
|
二、能實現半刻和貼膜蝕刻，添加公司LOGO或入射光闌的數字編號，品牌化生產 |
|
|
三、蝕刻工藝可以保證入射光闌類產品較高的精密度，高精度可達+/-0.01mm，可滿足不同精度需求，提高整體設備的質量和精度。 |
|
|
四、任何復雜外形的不銹鋼光闌類產品，同樣可以批量化保質保量生產，蝕刻單價不受影響 |
|
|
五、化學蝕刻工藝生產的不銹鋼光闌產品沒有毛刺，壓點，產品不變形，不改變材料性質 |
|
|
六、0.03mm-2.0mm厚薄蝕刻材料都可以一樣加工，滿足不同精度的生產要求，客戶可根據自己的實際使用需求而任意選擇蝕刻光闌材料的厚度。 |
|
|
七、幾乎所有的金屬材料都能制作入射光闌，對各種圖案設計沒有任何的限制 |
|
|
八、化學蝕刻工藝可以生產出傳統沖壓或是鈑金工藝所達不到的精度產品 |
|
誠實做人、誠信做事
入射光闌介紹：入射光闌是用不銹鋼材料經過化學蝕刻工藝制作而成的具有小孔的金屬薄片產品的統稱。能進入鏡頭成像的光束，其大小是由透鏡框和其他金屬框決定的。往往這樣限制光束還不夠， 還要在鏡頭中設置一些帶孔的金屬薄片來限制光束，稱為光闌。光闌的通光孔一般呈圓形，其中心在透鏡的中心軸上，鏡頭的金屬框也是一種光闌。在光學系統中，不論是限制成像光束的光孔，或者是限制成像范圍的光孔或框，都統稱為“光闌”。光闌屬于光學儀器（光具組）中的一種光學元件。按其作用的不同，分為孔徑光闌和視場光闌兩種。
光學系統中，只用光學零件的金屬框內孔來限制光束有時是不夠的，有許多光學系統還設置一些帶孔的金屬薄片，稱為“入射光闌”。光闌分為“孔徑光闌”和“視場光闌”。孔徑光闌：也稱有效光闌，它限制入射光束大小的孔，其大小和位置對鏡頭成像的分辨率、亮度和景深都有影響?？讖焦怅@變小，亮度和分辨率就變低，景深則變大，圖像大小不變。如照相機鏡頭上的圓形光闌（俗稱光圈）。光圈轉動時帶動鏡頭內的黑色葉片以光軸為中心做伸縮運動，從而調節入光孔的大小。如下圖所示：
由于不同鏡頭的光闌位置不同，焦距不同，入射瞳直徑也不相同，用孔徑來描述鏡頭的通光能力，無法實現不同鏡頭的比較。為了方便在取像時，計算曝光量和用統一的標準來衡量不同鏡頭孔徑光闌的實際作用，通用“相對孔徑”的概念來衡量鏡頭痛光能力的大小。
相對孔徑 = 鏡頭焦距 / 入射瞳直徑 = f/d，通常表示相對孔徑的方法是在相對孔徑前面加入[f/]或F，比如f/1.4、f/2、f/2.8等，f/或F后面的數值越小，透光量越大；數字越大，透光 量越小。由于采用了這樣的標準化方式，對于不同的鏡頭，在快門速度不變的情況下，只要f數值相同，曝光量就是相同的。
入射光闌和出射光闌?？讖焦怅@由其前方光學系統所成的像稱為入射光闌；由其后方光學系統所成的像稱為出射光闌?？讖焦怅@可與入射光闌或出射光闌重合，也可不重合。對單個透鏡，透鏡邊框是孔徑光闌，由于其前方和后方均無其他光學系統，故透鏡邊框既是入射光闌也是出射光闌。圖中表示孔徑光闌與透鏡面不重合時的入射光闌和出射光闌。圖a中孔徑光闌D位于透鏡L之前，在其前方無別的光學系統，故孔徑光闌本身就是入射光闌 ； D由后方透鏡L所成的像D ′就是出射光闌。圖b中孔徑光闌D位于透鏡的后方，D本身就是出射光闌；D由其前方透鏡成的像D為入射光闌。
.jpg)
卓力達是國內入射光闌蝕刻加工的龍頭企業，是國內綜合實力雄厚的入射光闌蝕刻工廠。卓力達靠近機場和沿海高速，地理位置和交通設施及其便利，物流和快遞可達任何城市，卓力達依托發達的物流系統和采購信息系統優勢，服務全國的蝕刻加工客戶，如果您想找入射光闌廠家，請聯系卓力達，公司全體員工將竭誠為您服務。
南通卓力達金屬科技有限公司本著“專注創新，以質為根，專心服務，以客為尊”的理念和本著負責，公開的原則向您鄭重承諾：
1.我司以穩定的，高品質的入射光闌原材料進貨渠道（日本進口，國內實達-鞍鋼下屬公司），先進的生產工藝（ISO9001-2008，精益生產，現場改善），強大的技術力量配置（研發工程師8人，工程師16人，技術員20人）及先進的生產設備（進口蝕刻機）來保證產品品質。
2.針對樣品制作：配備樣品制作小組，在三個工作日內完成，如果加急可在24小時內出樣。
3.我司以強大的技術力量（研發工程師8人，工程師16人，技術員20人）和先進的生產設備（卷對卷曝光機和進口蝕刻機）來保證準時的交貨期限。ISO系統化管理，保證品質和交期。
4.交貨方式：以美觀，環保的捆包方式，24小時不間斷發貨（配備貨車5臺），如需快遞可在48小時內到達國內任何工業城市，于我司合作的快遞公司為國內知名品牌順豐快遞。
5.售后服務：客戶對我司提出質量異議，公司會在接到客戶提出異議后12小時內作出處理意見，若需現場解決，將會派出專業技術人員及品質人員，并做到質量問題不解決服務人員不撤離，對每次客戶反饋的蝕刻產品質量問題及處理結果我司將予以存檔。
6.卓力達是精密蝕刻的領頭羊，是國內綜合實力雄厚的蝕刻廠，是PCMI協會會員，自建大型污水處理站，是南通市為數不多的允許排污的企業。擁有多條進口微孔光闌加工生產線，已經和多家世界500強企業合作，免費提供入射光闌工藝解決方案以及蝕刻行業資訊。
